УОДН 170-150-125
Карта заказа оседиагонального насоса и насосной установки
| Код | Значение | |||||||
1 | Тип установки | |||||||
УОДН | Установка оседиагонального насоса | |||||||
ОДН | Оседиагональный насос | |||||||
2 | Диаметр рабочего колеса | |||||||
170 | 170 мм | |||||||
3 | Диаметр условного прохода входного фланца | |||||||
150 | Ду 150 мм | |||||||
4 | Диаметр условного прохода выходного фланца | |||||||
125 | Ду 125 мм | |||||||
5 | Исполнение по материалу | |||||||
– | конструкционная сталь | |||||||
6 | Мощность электродвигателя | |||||||
– | 18,5 кВт | |||||||
7 | Тип уплотнения | |||||||
М | Манжетное | |||||||
Пример обозначения при заказе
1 | 2 | 3 | 4 | 5 | 6 | 7 |
| УОДН | 170 | 150 | 125 | – | 18,5 | М |
| ОДН | 170 | 150 | 125 | – | – | М |

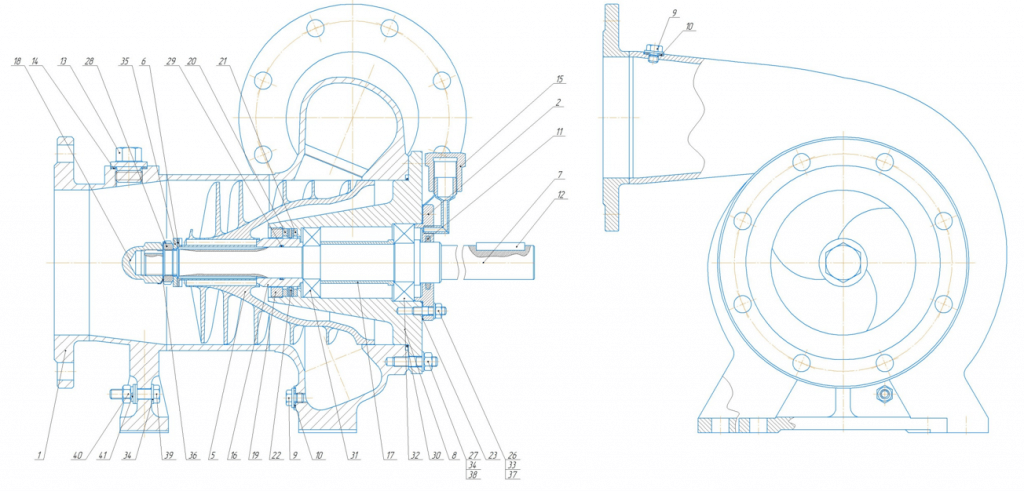

Особенности оседиагональной (шнековой) насосной установки
• высокая устойчивость к абразивному износу• работа в условиях высокой кавитации
• высокая надежность
Комплектация насосной установки УОДН 170-150-125
• манжетное уплотнение• взрывозащищенный электродвигатель
• маслобензостойкие рукава
• рамный каркас на колесах
Технические характеристики товара "УОДН 170-150-125"
| Подача, м³/час | 90...198 |
| Напор, м | 30...16 |
| Высота всасывания на нормальном режиме, м, не более | 8 |
| Температура перекачиваемой жидкости, °С | -20...+90 |
| Объемная концентрация твердых частиц, %, не более | 5 |
| Максимальный размер твердых частиц, мм, не более | 5 |
| Вязкость перекачиваемой жидкости, сСт, не более | 500 |
| Плотность перекачиваемой жидкости, кг/м³, не более | 1000 |
| Мощность привода, кВт | 18,5 |
| Частота вращения вала насоса об/мин | 3000<sub>(-80)</sub> |
Коэффициенты пересчёта на вязкие жидкости, например, для мазута М100, разогретого до 60оС, вязкостью 500 сСт, ориентировочно составляют:
- Коэффициент напора Кн = 0,80;
- Коэффициент подачи Кq = 0,72.
Габаритные размеры и вес:
Наименование | Вес нетто, кг | Вес брутто, кг | Габариты без упаковки, мм | Габариты в ящике, мм |
ОДН 170-150-125 | 75 | Х | 510х420х444 | Х |
УОДН 170-150-125 | 230 | 350 | 1585х635х555 | 1628х768х887 |
| Название | Подача, м³/час | Напор, м | Концентрация твердых частиц в жидкости, %, не более | Максимальный Размер твердых частиц, мм | Тип уплотнения: М-манжетное, Т-торцевое, ДТ-двойное торцевое | Питание | Мощность двигателя, кВт | Частота вращения, об/мин |
|---|---|---|---|---|---|---|---|---|
| УОДН 120-100-65 | 27...54 | 13...8 | 2 | 5 | М | 3/380 | 3 | 3000<sub>(-80)</sub> |
| УОДН 130-100-75 | 20…70 | 18…8 | 2 | 5 | М, Т | 3/380 | 5,5 | 3000<sub>(-150)</sub> |
| УОДН 170-150-125 | 90…198 | 30 … 16 | 5 | 5 | М | 3/380 | 18,5 | 3000<sub>(-80)</sub> |
| УОДН 200-150-125 | 75…185 | 52 … 28 | 10 | 10 | М, Т, ТД | 3/380 | 30 | 3000<sub>(-80)</sub> |
| УОДН 201-125-80 | 50…95 | 60 … 30 | 10 | 10 | М, Т, ДТ | 3/380 | 18,5 | 3000<sub>(-80)</sub> |
| УОДН 240-175-150 | 50…300 | 70 … 32 | 10 | 5 | М, Т, ДТ | 3/380 | 55 | 3000<sub>(-80)</sub> |
| УОДН 290-150-125 | 36…180 | 30 … 20 | 10 | 20 | М, Т | 3/380 | 18,5 | 1500<sub>(-50)</sub> |
| УОДН 300-200-150 | 100...450 | 90 … 35 | 10 | 20 | М, Т, ДТ | 3/380 | 90, 110 | 3000<sub>(-80)</sub> |
| УОДН 360-250-250 | 400…800 | 85 … 40 | 10 | 10 | М, Т | 3/380 | 200 | 3000<sub>(-80)</sub> |
| УОДН 440-400-350 | 250…1000 | 55 … 37 | 20 | 20 | М, Т, ДТ | 3/380 | 200 | 1500<sub>(-50)</sub> |
| Мотопомпа дизельная МОДН "Заря" 120/70 | 10…85 | 34 … 11,5 | 10 | 5 | М | Дизельный двигатель | 7,4 | 4200<sub>(-100)</sub> |
| Передвижная установка оседиагонального насоса УОДН 120/65П | 27...54 | 13...8 | 2 | 5 | М | 3/380 | 3 | 3000<sub>(-80)</sub> |
| Передвижная установка оседиагонального насоса УОДН 130/70П | 20…70 | 18…8 | 2 | 5 | М, Т | 3/380 | 5,5 | 3000<sub>(-150)</sub> |
| Передвижная установка оседиагонального насоса УОДН 170/100П | 90…198 | 30 … 16 | 5 | 5 | М | 3/380 | 18,5 | 3000<sub>(-80)</sub> |
| Погружной насос НПШГ 201-125-80 | 50...95 | 60…30 | 10 | 10 | М, Т, ДТ | Гидропривод | 18,5 | 3000<sub>(-80)</sub> |
| Погружной насос НПШГ 120-100-65 | 27…54 | 13…8 | 2 | 5 | М | Гидропривод | 3 | 3000<sub>(-80)</sub> |
Температура перекачеваемой среды насосных установок УОДН, °С : -20…+90
